高精度检测技术创新 重构电子制造价值链的无损迭代之路

在电子制造业的激烈竞争中，价值链的重构已成为企业提升核心竞争力、实现可持续发展的关键战略。其中，高精度检测技术，尤其是无损检测技术的创新与迭代，正扮演着驱动这一变革的核心引擎角色，引领着电子生产制造从传统模式向智能化、精益化方向深度演进。

一、 价值链重构的必然性与检测环节的枢纽地位

电子产品的生命周期日益缩短，复杂度却呈指数级增长，从芯片、PCB到封装成品，任何微小的缺陷都可能导致产品失效乃至重大损失。传统的制造价值链往往将检测置于生产流程的末端，作为“质量关卡”。这种被动式、抽检式的模式已难以满足对“零缺陷”和超高可靠性的追求。价值链的重构，意味着将质量管控理念从“事后检验”前移到“过程预防”乃至“设计内建”，实现全流程、全要素的透明化与可追溯。在此过程中，高精度、高效率、非破坏性的检测技术成为了串联设计、材料、工艺、组装各环节的数据枢纽与决策依据，其能力直接决定了价值链的韧性、效率与最终产出价值。

二、 高精度无损检测技术的创新迭代图谱

为支撑价值链的深度重构，无损检测技术自身也经历了一场深刻的创新迭代，其路径清晰可辨：

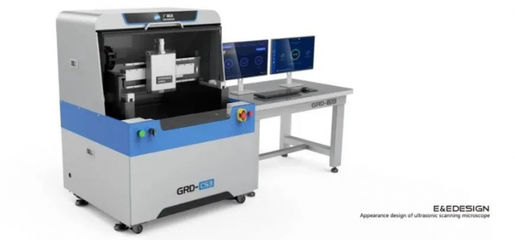

1. 从宏观到微观，从表面到内部： 早期依赖光学显微镜、自动光学检测（AOI）进行表面缺陷排查。迭代至今，X射线检测（AXI）、计算机断层扫描（CT）技术已能无损透视封装内部，清晰呈现焊点质量、内部裂纹、异物残留等；超声显微镜（C-SAM）则专精于分层、空洞等界面缺陷的精密探测。分辨率从微米级向纳米级迈进，为芯片级、晶圆级制造提供支撑。
2. 从单一物理场到多模态融合： 创新不再局限于单一技术。例如，将光学形貌测量与激光共聚焦测量结合，同步获取表面形貌与三维尺寸；红外热成像与太赫兹技术被用于检测材料特性与内部结构异常。多模态数据融合，提供了更全面、更准确的缺陷判别与根本原因分析能力。
3. 从人工判读到智能诊断： 这是当前迭代最迅猛的维度。借助深度学习、机器视觉算法，检测系统能够自动学习海量缺陷特征，实现复杂、模糊缺陷的快速、准确分类与识别。智能诊断不仅替代了重复性人工劳动，更能发现人眼难以察觉的隐性规律和早期失效征兆，实现预测性质量管控。
4. 从离线抽检到在线全检与过程监控： 技术创新使得高速、高精度的在线检测成为可能。例如，集成于SMT生产线的高速3D SPI（焊膏检测）和AOI，能在生产过程中实时反馈工艺参数偏差，即时调整，将缺陷遏制在萌芽状态。这标志着检测从独立环节彻底融入制造流程闭环，成为实时数据源。

三、 技术迭代如何重塑电子制造价值链

高精度无损检测技术的上述迭代，对价值链的重塑体现在多个层面：

• 研发与设计阶段： 高精度检测为新材料、新工艺、新封装结构（如3D IC、SiP）的可靠性验证提供了关键工具，加速研发周期，实现“设计即可控”。
• 采购与来料检验： 对元器件、基板等原材料进行更严格的无损筛查，从源头提升质量水平，降低后续风险与成本。
• 生产过程控制： 在线、实时的检测数据与MES（制造执行系统）、工艺设备深度互联，形成自适应工艺调整的智能闭环，极大提升了一次通过率（FPY）和生产线整体效能（OEE）。
• 质量分析与持续改进： 基于全流程检测大数据进行深度挖掘与分析，可以精准定位质量瓶颈，追溯根本原因，驱动工艺参数的持续优化和供应链的协同改进。
• 售后服务与可靠性评估： 对于返修品或现场失效品，无损检测是分析失效机理、明确责任归属不可或缺的手段，为产品可靠性提升与生命周期管理提供闭环反馈。

四、 未来展望与挑战

高精度无损检测技术的迭代之路将继续向更快、更精、更智能、更融合的方向迈进。量子传感、超快激光检测等前沿技术可能带来新的突破。挑战依然存在：如何进一步降低纳米级检测的成本？如何实现跨平台检测数据的标准化与无缝流动？如何确保AI模型判读的可靠性与可解释性？如何将检测数据更深层次地融入数字孪生模型，实现虚拟世界与物理生产的完全同步？

###

总而言之，电子生产制造价值链的重构，与高精度无损检测技术的创新迭代，是一体两面、相互成就的共生关系。检测技术不再仅仅是“质量警察”，而是进化为制造系统的“感知神经”与“决策大脑”。这条以技术创新为驱动的迭代之路，正引领电子制造业突破质量与效率的瓶颈，迈向以数据为核心驱动力的智能制造新时代，最终构筑起难以撼动的质量壁垒与产业竞争优势。
